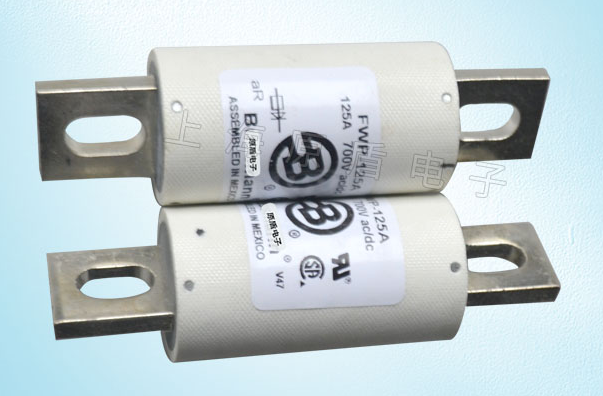

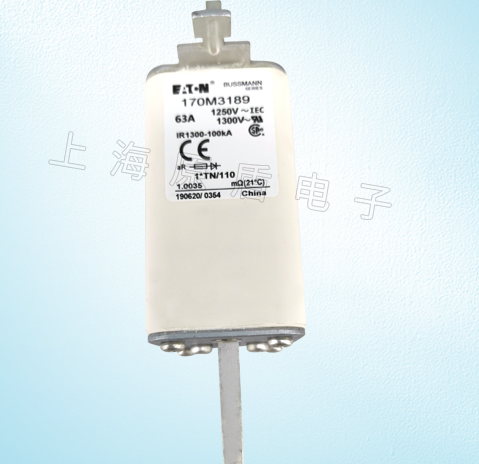

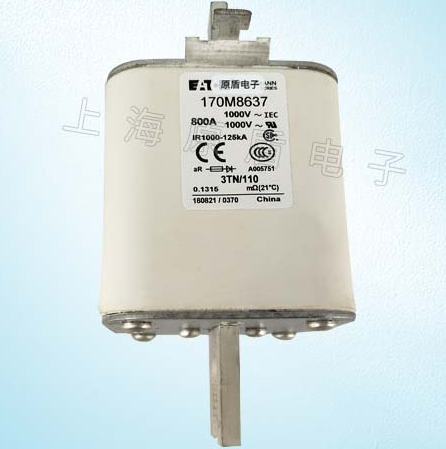

Bussmann 熔断器标称额定电流选型说明

Bussmann熔断器标称额定电流的选型过程分为三大步骤：
  1. 基于熔断器的使用环境及安装条件的降容因数
影响熔断器的使用环境及安装条件的因素，分解为以下因素（详见附页内容）：

 工作环境温度降容系数：Kt

 熔断器两端接线母排（线缆）电流密度降容系数：Ke

 冷却装置降温系数（如有）：Kv

 交流回路高频降容系数（如有）：Kf

 海拔高度降容系数（如有）：Ka
那么，熔断器标称额定电流 In 的选择可先定义为：



2. 循环负载电流对熔断器标称额定电流选型的影响
实际应用时，流过熔断器的工作电流幅值通常都是变化的，常常伴有过载、浪涌冲击或是负
荷电流中断等周期性负载的影响；我们通称此类工况为“循环负载”。该情形下，我们需要引入
“循环负载系数 G”对流过熔断器的工作电流有效值 IRMS进行修正（详见附页内容）；则熔断器

标称额定电流 In 的选择可进一步定义为：

此时，我们已经基本得出所需要选择的熔断器标称额定电流值的最小推荐值 In。需要注意
的是，在有一些实际应用的案例中，线路中会出现若干次数的“幅值高、持续时间且短的过载或
浪涌冲击电流”，这样的电流可能会对所选出的额定电流为 In 的熔断器造成“误动作”的影响。
如果是这样，建议用户进行“步骤 3”的校验。


3.对偶发式“幅值高、持续时间短”的过载冲击电流的校验

在一些实际应用的案例中，线路中偶然会出现若干次数的“幅值高、持续时间且短的过载或浪
涌冲击电流”，这样的电流可能会使所选出的额定电流为 In 的熔断器造成“误动作”。此时，需要
明确以下参数：

 过载或浪涌冲击电流的幅值 Imax

 过载或浪涌冲击电流所持续的时间 t

 在熔断器 In 的时间-电流曲线上对应时间 t 的熔断电流值 It
因此，根据提供的“不等式”的校验方法（详见附页内容 Fig.5），可以校验出步骤 2 中选出的
In 值是否合适；若“不等式”不成立，则需提高所选熔断器的 In 值后，重复上述“不等式”的
校验计算，直至“不等式”成立选型完成。
